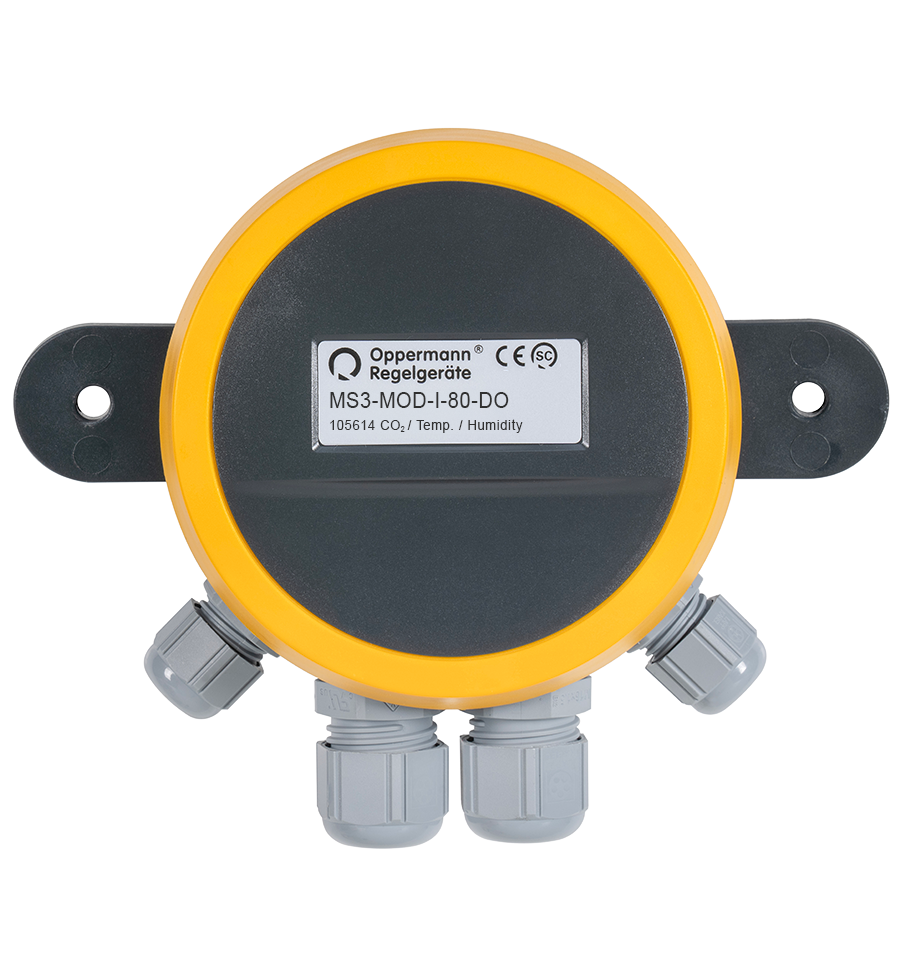

MS3-MOD-I-80-DO
Art.-Nr. 105614
Multicapteur CO2, température et humidité, Modbus, module relais
Pour montage en gaine.
Plage de mesure CO2: 0 - 5.000 ppm,
Plage de mesure température: -10 - 50 °C,
Plage de mesure humidité: 0 - 95 %rH.
Tolérance CO2: +/- 35 ppm +/-3% de la valeur mesurée.
Tolérance température: +/- 1K.
Tolérance humidité: +/- 2% à 25°C et 10-90% rH.
L'air passe par le tube de prélèvement d'air via
le capteur et retourne dans la gaine.
Le principe de mesure est basé sur l'infra-rouge non dispersif
avec auto-étalonnage.
Nécessite pas d'entretien. Avec couvercle dévissable et inséparable.
8 positions au choix.
3 sorties analogiques paramétrables 1 - 10 V DC.
1 sortie relais - 1 x C/NO/NC pour régulateur 2 points, paramétrable
DC: 30V, 1A
Modbus RTU 485, Débit en bauds paramétrable: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Plage d'adresses 1 - 127 paramétrable via outil NFC.
Alimentation: 19 - 26 V AC/DC,
Consommation: DC 38 mA, AC 61 mA.
Boîtier: Partie inférieure: PBT, couleur similaire à RAL 7016.
Couvercle: PC, couleur similaire à RAL 7016.
Bague: PBT, couleur similaire à RAL 1003.
Classe de Protection: IP 20 Boîtier sonde, IP65 Boîtier appareil OPP-SENS.
Décharge de traction: 2 x M16 und 2 x M12.
Câblage rapide grace aux bornes à ressort séparables.
Section de câble 0,2-1,5 mm².
Résistance terminale par dip-switch.
Flux d'air minimal 1m/s.
Conditions ambiantes admissibles: - 10°C à 50°C.
0 – 95 %RH (sans condensation).
Fiche technique N° 14140
Pour montage en gaine.
Plage de mesure CO2: 0 - 5.000 ppm,
Plage de mesure température: -10 - 50 °C,
Plage de mesure humidité: 0 - 95 %rH.
Tolérance CO2: +/- 35 ppm +/-3% de la valeur mesurée.
Tolérance température: +/- 1K.
Tolérance humidité: +/- 2% à 25°C et 10-90% rH.
L'air passe par le tube de prélèvement d'air via
le capteur et retourne dans la gaine.
Le principe de mesure est basé sur l'infra-rouge non dispersif
avec auto-étalonnage.
Nécessite pas d'entretien. Avec couvercle dévissable et inséparable.
8 positions au choix.
3 sorties analogiques paramétrables 1 - 10 V DC.
1 sortie relais - 1 x C/NO/NC pour régulateur 2 points, paramétrable
DC: 30V, 1A
Modbus RTU 485, Débit en bauds paramétrable: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Plage d'adresses 1 - 127 paramétrable via outil NFC.
Alimentation: 19 - 26 V AC/DC,
Consommation: DC 38 mA, AC 61 mA.
Boîtier: Partie inférieure: PBT, couleur similaire à RAL 7016.
Couvercle: PC, couleur similaire à RAL 7016.
Bague: PBT, couleur similaire à RAL 1003.
Classe de Protection: IP 20 Boîtier sonde, IP65 Boîtier appareil OPP-SENS.
Décharge de traction: 2 x M16 und 2 x M12.
Câblage rapide grace aux bornes à ressort séparables.
Section de câble 0,2-1,5 mm².
Résistance terminale par dip-switch.
Flux d'air minimal 1m/s.
Conditions ambiantes admissibles: - 10°C à 50°C.
0 – 95 %RH (sans condensation).
Fiche technique N° 14140
Prix unitaire
385,40 CHF
Multicapteur CO2, température et humidité, Modbus, module relais
Pour montage en gaine.
Plage de mesure CO2: 0 - 5.000 ppm,
Plage de mesure température: -10 - 50 °C,
Plage de mesure humidité: 0 - 95 %rH.
Tolérance CO2: +/- 35 ppm +/-3% de la valeur mesurée.
Tolérance température: +/- 1K.
Tolérance humidité: +/- 2% à 25°C et 10-90% rH.
L'air passe par le tube de prélèvement d'air via
le capteur et retourne dans la gaine.
Le principe de mesure est basé sur l'infra-rouge non dispersif
avec auto-étalonnage.
Nécessite pas d'entretien. Avec couvercle dévissable et inséparable.
8 positions au choix.
3 sorties analogiques paramétrables 1 - 10 V DC.
1 sortie relais - 1 x C/NO/NC pour régulateur 2 points, paramétrable
DC: 30V, 1A
Modbus RTU 485, Débit en bauds paramétrable: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Plage d'adresses 1 - 127 paramétrable via outil NFC.
Alimentation: 19 - 26 V AC/DC,
Consommation: DC 38 mA, AC 61 mA.
Boîtier: Partie inférieure: PBT, couleur similaire à RAL 7016.
Couvercle: PC, couleur similaire à RAL 7016.
Bague: PBT, couleur similaire à RAL 1003.
Classe de Protection: IP 20 Boîtier sonde, IP65 Boîtier appareil OPP-SENS.
Décharge de traction: 2 x M16 und 2 x M12.
Câblage rapide grace aux bornes à ressort séparables.
Section de câble 0,2-1,5 mm².
Résistance terminale par dip-switch.
Flux d'air minimal 1m/s.
Conditions ambiantes admissibles: - 10°C à 50°C.
0 – 95 %RH (sans condensation).
Fiche technique N° 14140
Pour montage en gaine.
Plage de mesure CO2: 0 - 5.000 ppm,
Plage de mesure température: -10 - 50 °C,
Plage de mesure humidité: 0 - 95 %rH.
Tolérance CO2: +/- 35 ppm +/-3% de la valeur mesurée.
Tolérance température: +/- 1K.
Tolérance humidité: +/- 2% à 25°C et 10-90% rH.
L'air passe par le tube de prélèvement d'air via
le capteur et retourne dans la gaine.
Le principe de mesure est basé sur l'infra-rouge non dispersif
avec auto-étalonnage.
Nécessite pas d'entretien. Avec couvercle dévissable et inséparable.
8 positions au choix.
3 sorties analogiques paramétrables 1 - 10 V DC.
1 sortie relais - 1 x C/NO/NC pour régulateur 2 points, paramétrable
DC: 30V, 1A
Modbus RTU 485, Débit en bauds paramétrable: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Plage d'adresses 1 - 127 paramétrable via outil NFC.
Alimentation: 19 - 26 V AC/DC,
Consommation: DC 38 mA, AC 61 mA.
Boîtier: Partie inférieure: PBT, couleur similaire à RAL 7016.
Couvercle: PC, couleur similaire à RAL 7016.
Bague: PBT, couleur similaire à RAL 1003.
Classe de Protection: IP 20 Boîtier sonde, IP65 Boîtier appareil OPP-SENS.
Décharge de traction: 2 x M16 und 2 x M12.
Câblage rapide grace aux bornes à ressort séparables.
Section de câble 0,2-1,5 mm².
Résistance terminale par dip-switch.
Flux d'air minimal 1m/s.
Conditions ambiantes admissibles: - 10°C à 50°C.
0 – 95 %RH (sans condensation).
Fiche technique N° 14140
| Alimentation 1: |
24 V AC/DC |
|---|---|
| Classe de protection: |
IP20 |
| Longuer de sonde: |
80 mm |
| Média de mesure 1: |
Air |
| Plage de mesure 1: |
0...5000 ppm |
| Plage de mesure 2: |
Température: -10...+50 °C |
| Plage de mesure 3: |
Humidité relative: 0...95% |
| Sorties 1: |
Signal 1...10 V |
| Température adm. du média 1: |
-10…+50 °C |
| Élément de mesure 1: |
Capteur NDIR |
| Élément de mesure 2: |
Capteur d'humidité et de température digital |
Fiche technique 14140 - OPP-SENS® Multicapteur MS/Multirégulateur MC
Brochure OPP-SENS® NFC
Catalogue 2024 (PDF)
Liste de prix 2024 (PDF)
Catalogue à feuilleter 2024
EG-Konformität_OPP-SENS_2016-04-20 (version allemande)
OPP-SENS mode d'emploi Multisensor/Multiregler
Détails techniques
| Alimentation 1: |
24 V AC/DC |
|---|---|
| Classe de protection: |
IP20 |
| Longuer de sonde: |
80 mm |
| Média de mesure 1: |
Air |
| Plage de mesure 1: |
0...5000 ppm |
| Plage de mesure 2: |
Température: -10...+50 °C |
| Plage de mesure 3: |
Humidité relative: 0...95% |
| Sorties 1: |
Signal 1...10 V |
| Température adm. du média 1: |
-10…+50 °C |
| Élément de mesure 1: |
Capteur NDIR |
| Élément de mesure 2: |
Capteur d'humidité et de température digital |
Téléchargements
Fiche technique 14140 - OPP-SENS® Multicapteur MS/Multirégulateur MC
Brochure OPP-SENS® NFC
Catalogue 2024 (PDF)
Liste de prix 2024 (PDF)
Catalogue à feuilleter 2024
EG-Konformität_OPP-SENS_2016-04-20 (version allemande)
OPP-SENS mode d'emploi Multisensor/Multiregler
D-NFC - Display OPP-SENS
Unité de commande à touche capacitive et interface NFC
S'adapte à toutes les têtes de raccordement rondes
des sondes avec sorties actives. L'unité est
enfichée sur la carte électronique avec un câble
plat et un connecteur protégé contre l'inversion
de polarité et est prête à fonctionner sans
adaptation (Autoadapt). Les valeurs de mesure
correspondantes du transmetteur respectif
s'affichent automatiquement. L'unité dispose d'un
bouton-poussoir capacitif. L'écran dispose d'une
interface NFC. Pour les transmetteurs de bus,
tous les paramètres tels que l'adresse BUS, la
vitesse de transmission, etc. peuvent être réglés
directement. L'étalonnage en 5 points s'effectue
également via cette unité. Indice de protection
IP65 grâce à un joint intégré. Utilisation pour
la configuration et l'étalonnage : plusieurs
sondes peuvent être configurées l'une après
l'autre avec une unité et être ensuite utilisées
avec le couvercle normal fermé. Utilisation comme
affichage de la valeur réelle : L'écran remplace
le couvercle de manière permanente. Fiche
technique N° 20902
S'adapte à toutes les têtes de raccordement rondes
des sondes avec sorties actives. L'unité est
enfichée sur la carte électronique avec un câble
plat et un connecteur protégé contre l'inversion
de polarité et est prête à fonctionner sans
adaptation (Autoadapt). Les valeurs de mesure
correspondantes du transmetteur respectif
s'affichent automatiquement. L'unité dispose d'un
bouton-poussoir capacitif. L'écran dispose d'une
interface NFC. Pour les transmetteurs de bus,
tous les paramètres tels que l'adresse BUS, la
vitesse de transmission, etc. peuvent être réglés
directement. L'étalonnage en 5 points s'effectue
également via cette unité. Indice de protection
IP65 grâce à un joint intégré. Utilisation pour
la configuration et l'étalonnage : plusieurs
sondes peuvent être configurées l'une après
l'autre avec une unité et être ensuite utilisées
avec le couvercle normal fermé. Utilisation comme
affichage de la valeur réelle : L'écran remplace
le couvercle de manière permanente. Fiche
technique N° 20902
